قانون أوم Ω

قانون أوم هو مبدأ أساسي في الكهرباء، أطلق عليه هذا الاسم نسبة إلى واضعه الفيزيائي الألماني “جورج سيمون أوم”.

Ohms law voltage source.svg قانون أوم Ω
رسم توضيحي لدائرة بسيطة بها: مصدر للجهد الكهربائي (فرق الجهد) V، ويمر بها تيار كهربائي شدته I، ومقاومة كهربائية قيمتها R.

فقد أجرى أوم تجارب لقياس فرق الجهد الكهربائي المطبق على دوائر كهربائية بسيطة وشدة التيار الكهربائي المار فيها، مع تغيير طول السلك المستخدم فيها. واستنتج بعض المعادلات المعقدة والتي جرى تعديلها حتى وصلت لصورتها البسيطة المبينة لاحقا.

وينص هذا القانون على أن فرق الجهد الكهربائي بين طرفي ناقل معدني يتناسب طرديا مع شدة التيار الكهربائي المار فيه.

a769dfdef3223120227418bad801b641 قانون أوم Ω

يتم تعريف النسبة الثابتة بين فرق الجهد وشدة التيار بالمقاومة الكهربائية ويرمز إليها بالحرف اللاتيني R. ويلاحظ أن المقاومة R لناقل ما هي قيمة ثابتة ولا تتغير بتغير فرق الجهد بين طرفيه، ويعبر عن هذا المبدأ من خلال المعادلة التالية:

7ad7c3757c15e14ae926c9f2955bad081 قانون أوم Ω

كما يمكن التعبير عن نفس المعادلة بصيغة أخرى: :22ff4a1b57f2c119d461f60bc214b0d8 قانون أوم Ω

حيث:

  • V: هي فرق الجهد الكهربائي بين طرفي الناقل المعدني (المقاومة) ويقاس بوحدة تسمى بالفولت، ويرمز له بالرمز(V).
  • I: هي شدة التيار الكهرباني المار في الناقل ويقاس بوحدة تسمى بالأمبير، ويرمز له بالرمز (A).
  • R: هي مقاومة الناقل للتيار وتقاس بوحدة تسمى بالأوم، ويرمز لها بالرمز (Ω).

ويمكن صياغة القانون السابق حسب الوحدات الكهربائية كالتالي: 9b5d445d7055e1341018e983f7132409 قانون أوم Ω

 للتبسيط:

قانون أوم Ω يصف العلاقة بين كلا من ( V ) الجهد الذي يعبر عن قوة تدفق الشحنات الكهربائية .. وبين ( R ) المقاومة التي تقاوم هذا التدفق .. وبين النتيجة الحقيقية لهذا التدفق وهي التيار (I )

العلاقة سهلة وبسيطة جدا .. كلما زاد الجهد أو قلت المقاومة كلما زاد التيار المتدفق .. و زيادة المقاومة تحد من مرور التيار كما هو واضح في قانون اوم

الجهد = التيار *المقاومة

التيار = الجهد / المقاومة

img85 قانون أوم Ω

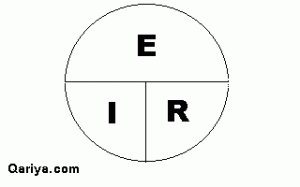

ولتبسيط يمكنك أتباع هذه الطريقة :

ohmsc 300x187 قانون أوم Ω

E الجهد الكهربائي او قوة الدفع الكهربئي EMF Electromotive Force – Volt
I التيار الكهربائي Current
R المقاومة الكهربائية Resistance

أصل قانون أوم

توضح نظريات ميكانيكا الكم أن شدة التيار تعتمد على المجال الكهربي. وبهذا يمكن استخدام نموذج درود (بالإنجليزية:Drude) لتفسير قانون أوم. حيث يعامل نموذج درود الإلكترونات(أو أي حاملات للشحنة) كما لو كانت كرات تتحرك (تتصادم) بين الآيونات المكونة لتركيب المادة. وهذه الإلكترونات تتسارع في عكس إتجاه المجال الكهربائي المطبق على المادة. وتتصادم هذه الإلكترونات مع أيونات المادة، ومع كل تصادم تنحرف الإلكترونات بسرعات عالية، وينتج عن ذلك حركة جماعية للإلكترونات في اتجاه يعاكس اتجاه المجال الكهربائي.

سرعة انتقال الإلكترونات تحدد شدة التيار الكهربائي وعلاقته بالجهد E.

 المصدر ويكيبيديا
